Jak wyważyć wirnik pompy poziomej?

Wyważanie wirnika pompy poziomej to kluczowy proces, który znacząco wpływa na wydajność, wydajność i trwałość pompy. Jako renomowany dostawca pomp poziomych rozumiemy znaczenie tej procedury i staramy się dostarczać naszym klientom wiedzę i doświadczenie, aby zapewnić optymalną pracę pompy. W tym poście na blogu zagłębimy się w zawiłości wyważania wirników, badając związane z tym metody, narzędzia i najlepsze praktyki.

Zrozumienie znaczenia wyważania wirnika

Wirnik jest sercem pompy poziomej, odpowiedzialnym za zamianę energii mechanicznej na energię hydrauliczną. Podczas pracy wirnik obraca się z dużą prędkością, wytwarzając siłę odśrodkową, która przemieszcza płyn przez pompę. Jeśli jednak wirnik nie zostanie prawidłowo wyważony, może to powodować różne problemy, w tym wibracje, hałas, przedwczesne zużycie i zmniejszoną wydajność.

Wibracje są jednym z najczęstszych problemów związanych z niewyważonym wirnikiem. Kiedy wirnik się obraca, jakakolwiek nierównowaga w rozkładzie masy powoduje nierówną siłę, która powoduje wibracje pompy. Drgania te mogą być przenoszone na obudowę pompy, silnik i inne elementy, prowadząc do nadmiernego zużycia, zwiększonych kosztów konserwacji, a nawet awarii sprzętu.

Hałas jest kolejnym objawem niewyważenia wirnika. Wibracje spowodowane brakiem równowagi mogą powodować głośny, grzechoczący dźwięk, który może być zarówno denerwujący, jak i wskazywać na poważny problem. Oprócz tego, że jest uciążliwy, nadmierny hałas może być również oznaką zbliżającej się awarii sprzętu, ponieważ może spowodować uszkodzenie łożysk, uszczelek i innych elementów pompy.

Przedwczesne zużycie jest również częstą konsekwencją niewyważenia wirnika. Wibracje i siły generowane przez brak równowagi mogą powodować tarcie wirnika o obudowę pompy, łożyska i inne elementy, co prowadzi do zwiększonego tarcia, nagrzewania się i zużycia. Z biegiem czasu może to spowodować uszkodzenie wirnika, zmniejszając jego wydajność i żywotność.

Zmniejszona wydajność jest prawdopodobnie najbardziej znaczącą konsekwencją niewyważenia wirnika. Jeśli wirnik nie jest prawidłowo wyważony, nie jest w stanie przekształcić energii mechanicznej w energię hydrauliczną tak skutecznie, jak powinien. Oznacza to, że pompa musi pracować ciężej, aby osiągnąć to samo natężenie przepływu i ciśnienie, co skutkuje zwiększonym zużyciem energii i wyższymi kosztami eksploatacji.

Metody wyważania wirnika

Istnieje kilka metod wyważania wirnika, każda ma swoje zalety i wady. Najpopularniejsze metody obejmują równoważenie statyczne, równoważenie dynamiczne i równoważenie pola.

Równoważenie statyczne

Wyważanie statyczne jest najprostszą i najbardziej podstawową metodą wyważania wirnika. Polega na umieszczeniu wirnika na poziomym wale i umożliwieniu mu swobodnego obrotu. Jeśli wirnik jest prawidłowo wyważony, pozostanie nieruchomy w dowolnej pozycji. Jeśli jednak wirnik jest niewyważony, będzie się obracał, aż ciężka strona znajdzie się na dole.

Aby zrównoważyć statycznie wirnik, do jego jasnej strony dodaje się niewielkie ciężarki, aż pozostanie on nieruchomy w dowolnej pozycji. Można tego dokonać poprzez wywiercenie otworów w wirniku i umieszczenie w nim małych obciążników lub użycie samoprzylepnych ciężarków, które można przymocować do powierzchni wirnika.

Wyważanie statyczne jest stosunkowo szybką i łatwą metodą wyważania wirnika, ma jednak pewne ograniczenia. Uwzględnia jedynie niewyważenie rozkładu masy wirnika w jednej płaszczyźnie i nie uwzględnia niewyważenia, które może wystąpić podczas obrotu. W rezultacie wyważanie statyczne jest zwykle stosowane tylko w przypadku wirników o niskiej prędkości lub wirników, które nie wymagają wysokiego stopnia wyważenia.

Równoważenie dynamiczne

Wyważanie dynamiczne to bardziej zaawansowana metoda wyważania wirnika, która uwzględnia brak równowagi w rozkładzie masy wirnika w wielu płaszczyznach. Polega na obracaniu wirnika z dużymi prędkościami i użyciu czujników do pomiaru wibracji i sił generowanych przez niewyważenie.

Na podstawie pomiarów dokonanych przez czujniki wyważarka dynamiczna oblicza ilość i lokalizację obciążników, które należy dodać lub usunąć z wirnika, aby osiągnąć równowagę. Następnie obciążniki są dodawane lub usuwane z wirnika przy użyciu różnych metod, takich jak wiercenie otworów, spawanie lub użycie obciążników klejonych.

Wyważanie dynamiczne jest dokładniejszą i bardziej precyzyjną metodą wyważania wirnika niż wyważanie statyczne, ale jest również bardziej czasochłonne i droższe. Wymaga to specjalistycznego sprzętu i przeszkolonych techników, a jego ukończenie zwykle trwa dłużej niż wyważanie statyczne. Jednakże wyważanie dynamiczne jest niezbędne w przypadku wirników o dużej prędkości lub wirników wymagających wysokiego stopnia wyważenia.

Równoważenie pola

Wyważanie w terenie to metoda wyważania wirnika, którą można wykonać na miejscu, bez konieczności demontażu wirnika z pompy. Polega ona na użyciu przenośnej wyważarki w celu pomiaru wibracji i sił generowanych przez niewyważenie oraz obliczenia ilości i położenia obciążników, które należy dodać lub usunąć z wirnika.

Wyważanie na miejscu to wygodna i opłacalna metoda wyważania wirnika, szczególnie w przypadku pomp, których wycofanie z eksploatacji jest trudne lub kosztowne. Jednak nie jest tak dokładne i precyzyjne jak wyważanie dynamiczne i może nie być odpowiednie dla wirników wymagających wysokiego stopnia wyważenia.

Narzędzia i sprzęt do wyważania wirnika

Oprócz metod wyważania wirnika istnieje również kilka narzędzi i sprzętu wymaganego do przeprowadzenia procesu wyważania. Do najpopularniejszych narzędzi i wyposażenia zaliczają się wyważarki, czujniki drgań, odważniki i przyrządy pomiarowe.

Maszyny do wyważania

Wyważarki są najważniejszym narzędziem do wyważania wirników. Służą do pomiaru wibracji i sił generowanych przez niewyważenie oraz do obliczenia ilości i położenia ciężarków, które należy dodać lub usunąć z wirnika.

Dostępnych jest kilka typów wyważarek, w tym wyważarki jednopłaszczyznowe, wyważarki dwupłaszczyznowe i wyważarki wielopłaszczyznowe. Do wyważania statycznego stosuje się wyważarki jednopłaszczyznowe, natomiast do wyważania dynamicznego stosuje się wyważarki dwu i wielopłaszczyznowe.

Czujniki wibracji

Czujniki drgań służą do pomiaru wibracji i sił generowanych przez niewyważenie. Zazwyczaj są one przymocowane do obudowy pompy lub innych elementów i połączone z maszyną wyważającą.

Dostępnych jest kilka typów czujników drgań, w tym akcelerometry, czujniki prędkości i czujniki przemieszczenia. Akcelerometry są najczęściej stosowanym rodzajem czujników drgań, ponieważ są w stanie mierzyć przyspieszenie drgań i dostarczać dokładnych i wiarygodnych danych.

Ciężary

Obciążniki służą do wyważenia wirnika poprzez dodanie lub usunięcie masy z lekkiej lub ciężkiej strony wirnika. Dostępnych jest kilka rodzajów ciężarków, w tym ciężarki wiercone, ciężarki klejone i ciężarki spawane.

Obciążniki wiercone są najczęściej stosowanym typem obciążników do wyważania wirników. Są one zazwyczaj wykonane ze stali lub innych ciężkich materiałów i są wiercone do określonego rozmiaru i ciężaru. Powszechnie stosowane są również obciążniki samoprzylepne, szczególnie w przypadku wirników, których nie można wiercić. Są one zazwyczaj wykonane z kleju o dużej wytrzymałości i można je przymocować do powierzchni wirnika. Odważniki spawane są stosowane w wirnikach, które wymagają wysokiego stopnia wyważenia i których nie można wyważyć za pomocą odważników wierconych lub klejonych.

Przyrządy pomiarowe

Przyrządy pomiarowe służą do pomiaru wymiarów i tolerancji wirnika i innych elementów. Są one niezbędne do zapewnienia prawidłowego wyważenia wirnika i spełnienia wymaganych specyfikacji.

Do najpopularniejszych przyrządów pomiarowych stosowanych do wyważania wirników należą mikrometry, suwmiarki i czujniki zegarowe. Mikrometry służą do pomiaru grubości i średnicy wirnika, natomiast suwmiarki służą do pomiaru odległości między dwoma punktami na wirniku. Czujniki zegarowe służą do pomiaru bicia i mimośrodu wirnika.

Najlepsze praktyki w zakresie wyważania wirnika

Oprócz stosowania właściwych metod i narzędzi do wyważania wirnika, istnieje również kilka najlepszych praktyk, których należy przestrzegać, aby zapewnić optymalną wydajność i trwałość pompy. Te najlepsze praktyki obejmują:

Regularna konserwacja

Regularna konserwacja jest niezbędna do zapewnienia prawidłowego działania pompy i jej elementów. Obejmuje to regularne przeglądy, czyszczenie i smarowanie pompy i jej elementów, a także regularną wymianę zużytych lub uszkodzonych części.

Prawidłowa instalacja

Prawidłowy montaż jest również kluczowy dla zapewnienia prawidłowej pracy pompy i jej podzespołów. Obejmuje to upewnienie się, że pompa jest zainstalowana na poziomej powierzchni, że rurociągi są prawidłowo ustawione i podparte oraz że połączenia elektryczne są pewne i odpowiednio uziemione.

Szkolenia i edukacja

Szkolenia i edukacja są niezbędne, aby technicy wykonujący proces wyważania wirnika byli odpowiednio przeszkoleni i wykwalifikowani. Obejmuje to zapewnienie im niezbędnej wiedzy i umiejętności do prawidłowego przeprowadzenia procesu wyważania, a także udostępnienie im najnowszych informacji i technik w zakresie wyważania wirników.

Kontrola jakości

Kontrola jakości jest niezbędna, aby zapewnić prawidłowe wykonanie procesu wyważania wirnika i spełnienie przez wirnik wymaganych specyfikacji. Obejmuje to przeprowadzanie regularnych inspekcji i testów wirnika oraz innych komponentów, a także prowadzenie szczegółowej dokumentacji procesu wyważania i jego wyników.

Wniosek

Wyważanie wirnika pompy poziomej to kluczowy proces, który znacząco wpływa na wydajność, wydajność i trwałość pompy. Jako dostawca pomp poziomych rozumiemy znaczenie tej procedury i zobowiązujemy się do zapewnienia naszym klientom wiedzy i doświadczenia, aby zapewnić optymalną pracę pompy.

Postępując zgodnie z metodami, narzędziami i najlepszymi praktykami opisanymi w tym poście na blogu, możesz mieć pewność, że wirnik pompy poziomej jest prawidłowo wyważony i działa z maksymalną wydajnością. Jeśli masz jakiekolwiek pytania lub potrzebujesz dalszej pomocy przy wyważaniu wirnika, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązania dla Twoich potrzeb w zakresie pompowania.

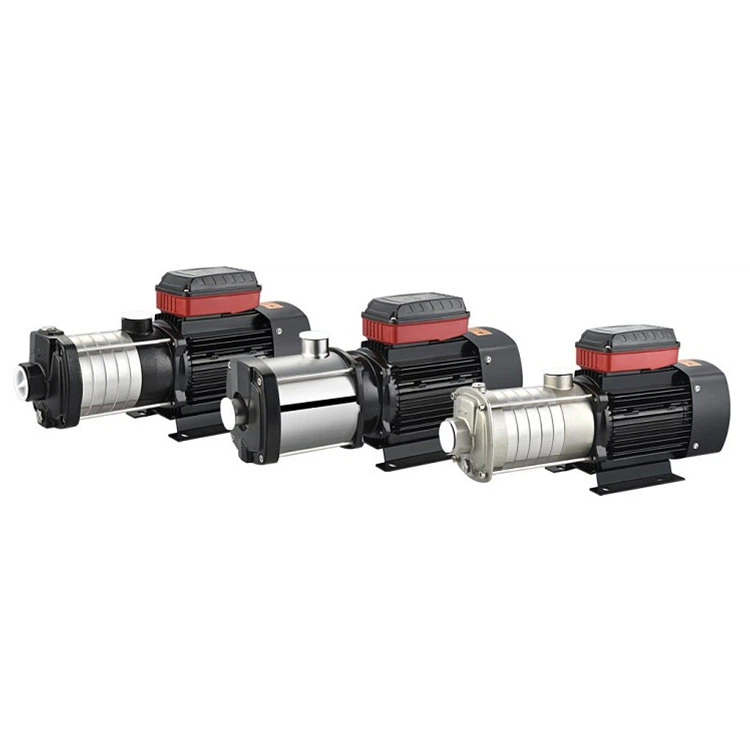

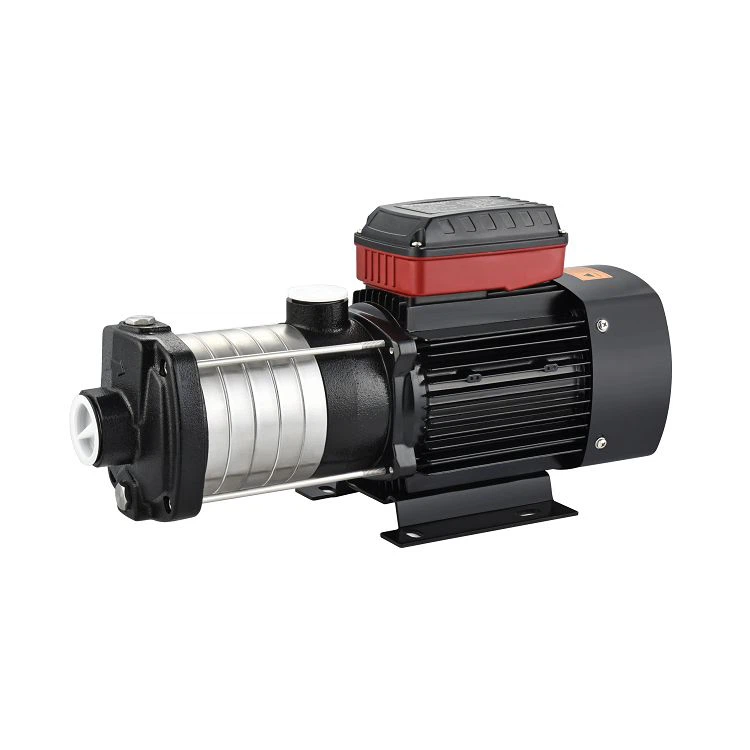

Jeśli jesteś zainteresowany naszymiPozioma pompa wielostopniowa o mocy 2 KM,Pozioma pompa wodna, LubPozioma wielostopniowa pompa odśrodkowalub jeśli masz inne pytania lub zapytania dotyczące naszych produktów, skontaktuj się z nami w celu omówienia zakupów.

Referencje

• Stepanoff, AJ (1957). Pompy odśrodkowe i osiowe: teoria, konstrukcja i zastosowanie . Johna Wileya i synów.
• Karassik, IJ, Messina, JP, Cooper, PT i Heald, CC (2008). Podręcznik pompy. McGraw-Hill.
• ANSI/HI 9.6.4-2016, Pompy wirowe – Wytyczne dotyczące pomiaru drgań i wartości dopuszczalnych. Instytut Hydrauliki.
