Jakie są wibracje pompy pionowej?

Jakie są wibracje pompy pionowej?

Jako dostawca pomp pionowych często spotykam się z pytaniami klientów dotyczącymi wibracji pomp pionowych. Wibracje są powszechnym zjawiskiem w pracy pomp pionowych, a zrozumienie ich przyczyn, skutków i rozwiązań ma kluczowe znaczenie dla zapewnienia wydajnej i niezawodnej pracy tych pomp.

1. Definicja i podstawy drgań pompy pionowej

Wibracje w pompie pionowej odnoszą się do ruchu oscylacyjnego elementów pompy wokół ich położeń równowagi. Zwykle mierzy się go w kategoriach przemieszczenia, prędkości lub przyspieszenia. W dobrze działającej pompie pionowej pewien poziom wibracji jest zjawiskiem normalnym. Jednakże nadmierne wibracje mogą być oznaką podstawowych problemów.

Drgania pompy pionowej mogą występować w różnych kierunkach - osiowym (wzdłuż wału pompy), promieniowym (prostopadle do wału) i stycznym. Wibracje osiowe są często związane z problemami z łożyskami oporowymi lub niewspółosiowością wałów pompy i silnika. Wibracje promieniowe mogą być spowodowane niewyważonymi wirnikami, wygiętymi wałami lub luźnymi łożyskami. Wibracje styczne są mniej powszechne, ale mogą również wskazywać na problemy, takie jak nierówny rozkład przepływu w pompie.

2. Przyczyny drgań pionowych pompy

Przyczyny mechaniczne

• Brak równowagi: Jedną z najczęstszych przyczyn wibracji w pompach pionowych jest brak równowagi w obracających się elementach, szczególnie w wirniku. Nierównowaga występuje, gdy środek masy części obrotowej nie pokrywa się z osią obrotu. Może to być spowodowane wadami produkcyjnymi, zużyciem lub nagromadzeniem zanieczyszczeń na wirniku. Na przykład, jeśli kawałek obcego materiału przyklei się do jednej strony wirnika, spowoduje to brak równowagi, powodując wibracje pompy podczas jej obrotu.
• Niewspółosiowość: Niewspółosiowość pomiędzy wałem pompy i wałem silnika jest kolejną istotną przyczyną wibracji. Istnieją dwa rodzaje niewspółosiowości: niewspółosiowość kątowa, gdy osie dwóch wałów nie są równoległe, oraz niewspółosiowość równoległa, gdy osie są równoległe, ale przesunięte. Niewspółosiowość może wystąpić podczas instalacji lub w wyniku rozszerzalności cieplnej i kurczenia się elementów pompy i silnika w miarę upływu czasu.
• Problemy z łożyskiem: Zużyte lub uszkodzone łożyska mogą również powodować nadmierne wibracje. Łożyska podtrzymują obracający się wał i zmniejszają tarcie. Kiedy łożyska ulegną uszkodzeniu, nie będą już mogły zapewniać płynnego podparcia, co skutkuje zwiększonymi wibracjami. Typowe problemy z łożyskami obejmują wżery, odpryski i nadmierny luz.

Przyczyny hydrauliczne

• Kawitacja: Kawitacja to zjawisko występujące, gdy ciśnienie cieczy przepływającej przez pompę spada poniżej ciśnienia pary cieczy. Powoduje to powstawanie pęcherzyków pary, które następnie zapadają się, gdy dostaną się do obszaru o wyższym ciśnieniu. Zapadanie się tych pęcherzyków powoduje powstawanie fal uderzeniowych, które mogą powodować znaczne wibracje i uszkodzenia elementów pompy, zwłaszcza wirnika.
• Niestabilność przepływu: Nierówny lub niestabilny przepływ w pompie może również powodować wibracje. Może to wynikać z takich czynników, jak niewłaściwa konstrukcja wlotu, blokady w rurach ssawnych lub tłocznych lub zmiany w zapotrzebowaniu systemu. Na przykład, jeśli natężenie przepływu nagle spadnie, gdy pompa pracuje z dużą prędkością, może to prowadzić do rozdzielenia przepływu i turbulencji, co skutkuje wibracjami.

3. Skutki drgań pionowych pompy

Na samej pompie

• Uszkodzenie komponentu: Nadmierne wibracje mogą powodować przedwczesne zużycie elementów pompy. Ciągłe wstrząsanie może prowadzić do uszkodzeń zmęczeniowych wirnika, wału, łożysk i innych części. Na przykład powtarzające się naprężenia spowodowane wibracjami mogą powodować pęknięcia w łopatkach wirnika, co może ostatecznie doprowadzić do ich pęknięcia.
• Zmniejszona wydajność: Wibracje mogą również zmniejszyć wydajność pompy. Może powodować straty energii w wyniku zwiększonego tarcia i turbulencji w pompie. Dodatkowo niewspółosiowość i brak równowagi spowodowane wibracjami mogą zakłócać płynny przepływ cieczy przez pompę, zmniejszając jej ogólną wydajność.

O otaczającym sprzęcie i systemie

• Zanieczyszczenie hałasem: Wibracje w pompie mogą generować hałas, który może być uciążliwy w zastosowaniach przemysłowych i komercyjnych. Hałas może również wskazywać na problem w pompie, a jeśli nie zostanie rozwiązany, może prowadzić do poważniejszych problemów.
• Uszkodzenia strukturalne: W niektórych przypadkach wibracje pompy pionowej mogą być przenoszone na otaczającą konstrukcję, taką jak podstawa pompy lub fundament budynku. Z biegiem czasu może to spowodować uszkodzenia konstrukcji, takie jak pęknięcia w fundamencie lub poluzowanie śrub mocujących.

4. Wykrywanie i monitorowanie drgań pionowych pompy

Dostępnych jest kilka technik wykrywania i monitorowania wibracji pomp pionowych.

Czujniki wibracji

• Akcelerometry są powszechnie stosowane do pomiaru przyspieszenia drgań pompy. Można je przymocować do obudowy pompy lub innych krytycznych elementów. Akcelerometr przekształca wibracje mechaniczne w sygnał elektryczny, który można przeanalizować w celu określenia częstotliwości, amplitudy i kierunku wibracji. Analizując widmo drgań, można zidentyfikować źródło wibracji, takie jak niewyważenie lub problem z łożyskiem.
• Czujniki przemieszczenia można również wykorzystać do pomiaru względnego ruchu pomiędzy różnymi częściami pompy. Są przydatne do wykrywania przemieszczeń na dużą skalę, np. spowodowanych niewspółosiowością.

Systemy monitorowania stanu

• Wiele nowoczesnych pomp pionowych jest wyposażonych w systemy monitorowania stanu, które w sposób ciągły monitorują wibracje i inne parametry pompy. Systemy te wykorzystują zaawansowane algorytmy do analizy danych i wczesnego ostrzegania o potencjalnych problemach. Na przykład, jeśli amplituda wibracji przekracza ustalony próg, system może wysłać operatorowi ostrzeżenie, umożliwiając mu podjęcie działań naprawczych, zanim wystąpi poważna awaria.

5. Rozwiązania redukujące drgania pompy pionowej

Rozwiązania mechaniczne

• Balansowy: Jeśli wibracje są spowodowane brakiem równowagi, obracające się elementy, zwłaszcza wirnik, można wyważyć. Polega to na dodaniu lub usunięciu niewielkich ilości materiału z wirnika, aby zapewnić, że jego środek masy pokrywa się z osią obrotu. Wyważanie można przeprowadzić na miejscu lub w specjalistycznej zakładzie wyważającym.
• Wyrównanie: Prawidłowe ustawienie wałów pompy i silnika ma kluczowe znaczenie w celu zmniejszenia wibracji. Laserowe narzędzia do wyrównywania są powszechnie stosowane w celu uzyskania dokładnego wyrównania podczas instalacji i konserwacji. Narzędzia te mogą mierzyć ustawienie z dużą precyzją i dostarczać technikowi informacji zwrotnych w czasie rzeczywistym.
• Wymiana łożyska: Jeżeli łożyska są zużyte lub uszkodzone, należy je niezwłocznie wymienić. Ważne jest, aby wybrać odpowiedni typ łożysk do konkretnego zastosowania i zapewnić prawidłowy montaż.

Rozwiązania hydrauliczne

• Optymalizacja przepływu: Aby zredukować wibracje spowodowane niestabilnością przepływu, należy zoptymalizować warunki przepływu w pompie. Może to obejmować modyfikację rurociągów wlotowego i wylotowego, aby zapewnić płynny i równomierny przepływ. Na przykład zainstalowanie prostowników lub dyfuzorów przepływu może pomóc w poprawie dystrybucji przepływu.
• Zapobieganie kawitacji: Aby zapobiec kawitacji, ciśnienie ssania pompy powinno być utrzymywane powyżej ciśnienia pary cieczy. Można to osiągnąć poprzez zapewnienie odpowiedniego rozmiaru rurociągu ssącego, utrzymywanie filtra ssawnego w czystości i unikanie pracy przy niskich natężeniach przepływu.

6. Nasze produkty z pompami pionowymi i kwestie dotyczące wibracji

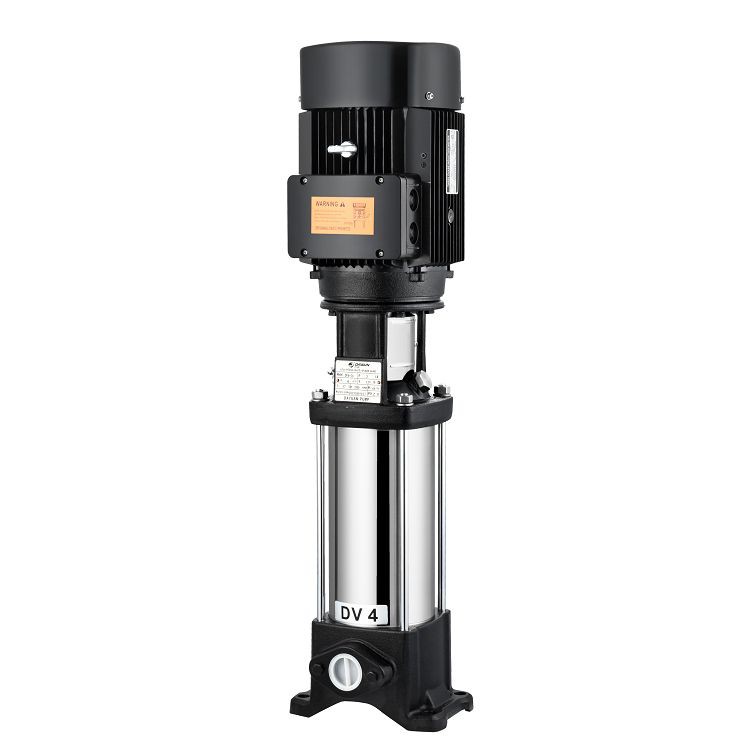

Jako dostawca pomp pionowych oferujemy szeroką gamę pomp pionowych m.inPionowa, wielostopniowa pompa odśrodkowa,Lekka pionowa wielostopniowa pompa odśrodkowa, IWielostopniowa pompa odśrodkowa ze stali nierdzewnej.

Bardzo poważnie podchodzimy do kwestii wibracji w procesie projektowania i produkcji naszych produktów. Nasze pompy zostały zaprojektowane z wykorzystaniem precyzyjnych elementów obrotowych, aby zminimalizować niewyważenie. Podczas montażu stosujemy również zaawansowane techniki osiowania, aby zapewnić prawidłowe osiowanie wałów. Ponadto nasze pompy są wyposażone w wysokiej jakości łożyska, które zostały zaprojektowane tak, aby wytrzymać trudy ciągłej pracy i zmniejszyć ryzyko wibracji związanych z łożyskami.

Zapewniamy również kompleksową obsługę posprzedażową obejmującą monitorowanie drgań i rozwiązywanie problemów. Nasz zespół ekspertów może pomóc klientom w szybkim i skutecznym diagnozowaniu i rozwiązywaniu problemów związanych z wibracjami, zapewniając długoterminową i niezawodną pracę naszych pomp.

7. Wnioski i wezwanie do działania

Podsumowując, zrozumienie wibracji pomp pionowych jest niezbędne dla zapewnienia ich wydajnej i niezawodnej pracy. Identyfikując przyczyny drgań i podejmując odpowiednie działania mające na celu ich redukcję, możemy wydłużyć żywotność pompy, poprawić jej wydajność i obniżyć koszty konserwacji.

Jeśli szukasz pompy pionowej lub masz problemy z wibracjami w swojej istniejącej pompie, zapraszamy do kontaktu z nami. Nasz zespół ekspertów może dostarczyć szczegółowych informacji na temat naszych produktów i pomóc w wyborze odpowiedniej pompy do konkretnego zastosowania. Zależy nam na dostarczaniu produktów wysokiej jakości i doskonałej obsłudze klienta. Współpracujmy, aby zapewnić płynną i bezawaryjną pracę Twojego układu pompowego.

Referencje

• Karassik, IJ, Messina, JP, Cooper, PT i Heald, CC (2008). Podręcznik pompy. McGraw-Wzgórze.
• Stepanoff, AJ (1957). Pompy odśrodkowe i osiowe: teoria, konstrukcja i zastosowanie . Wiley’a.
